NeRF 中，整个场景用一个函数隐式表示，在渲染时，通过对这个隐式函数积分来求出每一个像素的颜色值，这样的方法被称为 backward mapping
而 3DGS 使用高斯椭球描绘整个场景，渲染时对高斯椭球进行类似传统图形学的变换，最后在变换后的空间中进行类似光栅化的操作，这被称为 forward mapping
而这两种方法都需要用到体渲染
体渲染主要是为了解决云、烟、果冻这类非刚性物体的渲染建模，为了建模这种非刚性物体的渲染，体渲染把气体等物质抽象成一团飘忽不定的粒子群。光线在穿过这类物体时，其实就是光子在跟粒子发生碰撞的过程
体积通常表示为微小的微分圆柱体，用 $L$ 来表示入射或出射光子数量，$L_i$ 表示入射光量，$L_o$ 表示出射光量。它其实就是 radiance

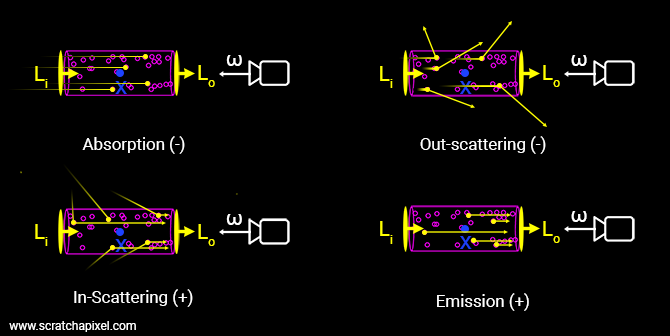

在一个粒子群中，光子与粒子发生的作用可以分为四种：
- 吸收（absorption）：光子被粒子吸收
- 放射（emission）：粒子本身释放光子
- 外散射（out-scattering）：光子撞到粒子后可能弹射到其他方向
- 内散射（in-scattering）：其他方向的光子被弹射到当前方向
入射光与出射光之间的变化量由这四部分组成，即：
$$ \mathrm dL(x,\boldsymbol\omega) = \text{emission} + \text{in-scattering} - \text{out-scattering} - \text{absorption} $$其中，$\boldsymbol \omega$ 是摄像机朝向，由于光线从远处向摄像机发射，$x$ 表示当前位置距离粒子群入口的距离
吸收与吸收系数
在吸收部分，一个重要的参数是吸收系数 $\sigma_a$，它表示光在介质中传播每单位距离被吸收的概率密度，单位是距离的倒数
如果只考虑吸收，那么会有：
$$ \mathrm dL=-\sigma_aL(x,\boldsymbol\omega)\mathrm dx $$解这一个常微分方程可以得到：
$$ L(x,\boldsymbol\omega)=e^{-\sigma_ax}L(0,\boldsymbol\omega) $$这叫做比尔——朗伯定律
外散射与消光系数
外散射也有一个系数 $\sigma_s$ 叫做散射系数，与吸收系数基本相同，散射系数描述了光子在单位距离内被散射的概率，对内外散射相同
仍然可以写出一个相似的方程：
$$ \mathrm dL=-\sigma_sL(x,\boldsymbol\omega)\mathrm dx $$吸收和外散射部分加起来被称为消光系数，记作 $\sigma_t$，即：
$$ \sigma_t=\sigma_a+\sigma_s $$如果同时考虑吸收和外散射，那么有：
$$ \mathrm dL=-\sigma_tL(x,\boldsymbol\omega)\mathrm dx $$对于非均匀介质来说，消光系数（和散射系数）可能随位置不同而不同，即称为一个函数 $\sigma_t(x)$，此时可以写出一般形式的方程：
$$ \mathrm dL=-\sigma_t(x)L(x,\boldsymbol\omega)\mathrm dx $$解出来就是：
$$ L(x,\boldsymbol\omega)=e^{-\int_0^x \sigma_t(s)\mathrm ds}L(0,\boldsymbol\omega) $$内散射
碰上粒子的光子有概率向各个方向弹射，设与入口距离为 $x$，入射方向为 $\boldsymbol i$，出射方向为 $\boldsymbol o$，那么概率可以写成一个函数 $f_p(x,\boldsymbol i,\boldsymbol o)$
这叫做相位函数，它满足对称性，即 $f_p(x,\boldsymbol i,\boldsymbol o)=f_p(x,\boldsymbol o,\boldsymbol i)$
那么内散射对应的方程即：
$$ \mathrm dL=\sigma_s(x)\left[\int_{\mathbb S^2}f_p(x,\boldsymbol\gamma,-\boldsymbol\omega)L(x,\boldsymbol\gamma)\mathrm d\boldsymbol\gamma\right]\mathrm dx $$我们把右侧的积分记为 $L_s(x,\boldsymbol\omega)$，即：
$$ L_s(x,\boldsymbol\omega)=\int_{\mathbb S^2}f_p(x,\boldsymbol\gamma,-\boldsymbol\omega)L(x,\boldsymbol\gamma)\mathrm d\boldsymbol\gamma $$加上之前的吸收和外散射，方程就变成了：
$$ \frac{\mathrm dL}{\mathrm dx}=-\sigma_t(x)L(x,\boldsymbol\omega)+\sigma_s(x)L_s(x,\boldsymbol\omega) $$放射
放射部分仍然与 $\sigma_a$ 有关，参考 https://zhuanlan.zhihu.com/p/595117334
一般用 $\sigma_a$ 乘上一个 $L_e$ 表示放射部分，方程就变成了：
$$ \frac{\mathrm dL}{\mathrm dx}=-\sigma_t(x)L(x,\boldsymbol\omega)+\sigma_s(x)L_s(x,\boldsymbol\omega)+\sigma_a(x)L_e(x,\boldsymbol\omega) $$这是一个 $y'+p(x)y=q(x)$ 形式的微分方程，代入通解：
$$ y(x) = \left[\int_0^xq(t)e^{\int_0^tp(t')dt'} dt + C\right] e^{-\int_0^xp(t)dt} $$可以得到：
$$ L(x,\boldsymbol\omega)=\left[\int_0^x[\sigma_s(t)L_s(t,\boldsymbol\omega)+\sigma_a(t)L_e(t,\boldsymbol\omega)]e^{\int_0^t\sigma_t(t')\mathrm dt'}\mathrm dt+L(0,\boldsymbol\omega)\right]e^{-\int_0^x\sigma_t(t)\mathrm dt} $$这就是体渲染方程
3DGS 中的相机空间与射线空间
高斯椭球从世界空间（源空间）先变换到相机空间，然后再变换到射线空间
- 世界空间与相机空间与传统图形学中概念相似，这是一个仿射变换
- 从相机空间到射线空间的变换在传统图形学中类似投影变换，属于非仿射变换
相机空间与射线空间的概念与传统图形学有所不同
在相机空间中，一个点 $(x_0,x_1,x_2)^T$ 的各个坐标表示：
- $x_0$：水平偏移（左右）
- $x_1$：垂直偏移（上下）
- $x_2$：深度（距离相机沿光轴的方向）
在针孔摄像机模型中，所有射线都从相机中心 $\boldsymbol o$ 发出，然后穿过一个固定的平面，通常定义在 $z=f$ 处（$f$ 为焦距），这叫做像平面
在这里情况相似，对于相机空间中的点 $(x_0,x_1,x_2)$，我们可以用一个二维坐标表示 $\boldsymbol o$ 到该点的射线方向：
$$ \hat{\boldsymbol x}=\left(\frac{x_0}{x_2},\frac{x_1}{x_2}\right)^T $$可以看成 $z=1$ 作为像平面，这样的话一个像素点 $(u, v)$ 就对应了相机发出的一条射线
我们可以将射线方向与该点与 $\boldsymbol o$ 的距离一起包起来，这唯一确定了三维空间中的一个点，这就是射线空间：

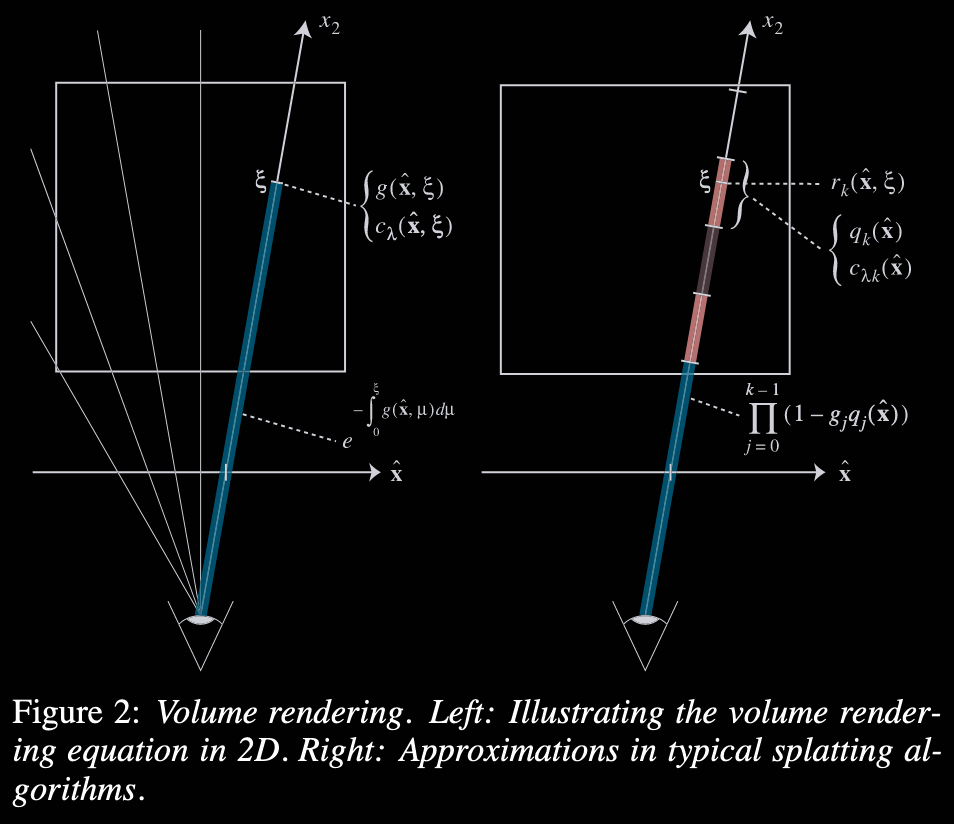

$$ \boldsymbol x=\left(\hat{\boldsymbol x},\Vert(x_0,x_1,x_2)^T\Vert\right)^T $$论文中的示意图：
3DGS 中的体渲染方程
我们让 $L(0,\boldsymbol\omega)=0$，即将背景项设为 $0$，那么渲染方程就可以写成：
$$ L(x,\boldsymbol\omega)=\int_0^x[\sigma_s(t)L_s(t,\boldsymbol\omega)+\sigma_a(t)L_e(t,\boldsymbol\omega)]e^{-\int_t^x\sigma_t(t')\mathrm dt'}\mathrm dt $$我们令：
$$ S(x)=\sigma_s(x)L_s(x,\boldsymbol\omega)+\sigma_a(x)L_e(x,\boldsymbol\omega) $$那么原方程就可以写成：
$$ L(x,\boldsymbol\omega)=\int_0^xS(t)e^{-\int_t^x\sigma_t(t')\mathrm dt'}\mathrm dt $$由于上面的渲染方程采用的是从远到近的逻辑，而 3DGS 中采用由近及远的顺序，所以指数上换成 $-\int_0^t\mathrm dt'$
并且我们可以把 $S(x)$ 简化一下，认为它是 $\sigma_t$ 乘上某个东西，即：
$$ S(x)=\sigma_t(x)L_t(x,\boldsymbol\omega) $$那么渲染方程就可以写成：
$$ L(x,\boldsymbol\omega)=\int_0^x\sigma_t(t)L_t(t,\boldsymbol\omega)e^{-\int_0^t\sigma_t(t')\mathrm dt'}\mathrm dt $$和论文中的形式相同：
$$ \boxed{I_\lambda(\hat{\boldsymbol x})=\int_0^Lc_\lambda(\hat{\boldsymbol x},\xi)g(\hat{\boldsymbol x},\xi)e^{-\int_0^\xi g(\hat{\boldsymbol x},\mu)\mathrm d\mu}\mathrm d\xi} $$其中：
- $I_\lambda(\hat{\boldsymbol x})$ 表示投影平面中 $\hat{\boldsymbol x}$ 这个像素点的光强
- $c_\lambda(\hat{\boldsymbol x},\xi)$ 表示射线空间中 $(\hat{\boldsymbol x},\xi)$ 这个点粒子的颜色或 radiance，在 3DGS 中由 SH 系数决定
- $g(\hat{\boldsymbol x},\xi)$ 表示射线空间中 $(\hat{\boldsymbol x},\xi)$ 这个点的消光系数
- $e^{-\int_0^\xi g(\hat{\boldsymbol x},\mu)\mathrm d\mu}$ 可以理解成“能到达相机的概率”
- $\int_0^L\mathrm d\xi$ 表示从 $\boldsymbol o$ 开始一直积分到 $(\hat{\boldsymbol x},L)$ 处
也就是在射线空间中沿着 $\hat{\boldsymbol x}$ 表示的这条射线，在距离 $\xi$ 处，每一个粒子的 radiance 贡献，按其“能到达相机的概率” $e^{-\int_0^\xi g}$ 加权并累加
它在形式上退化成了无散射，仅放射/吸收的模型
